Ogólne |
|
WYMIARY FIZYCZNE | 23,3 × 16,2 × 7,6 cm (9,2 × 6,4 × 3 cale) |
---|---|
WYMIARY WYŚWIETLACZA, SZER. X WYS. |
7,8 × 4,4 cala; przekątna 9,0 cali (19,9 × 11,2 cm; przekątna 22,9 cm) |
ROZDZIELCZOŚĆ WYŚWIETLACZA, SZER. X WYS. | 1280 x 720 piks |
TYP WYŚWIETLACZA | Wyświetlacz WXGA |
MASA | 1,6 kg (3,6 funta) |
KLASA WODOSZCZELNOŚCI | IPX7 |

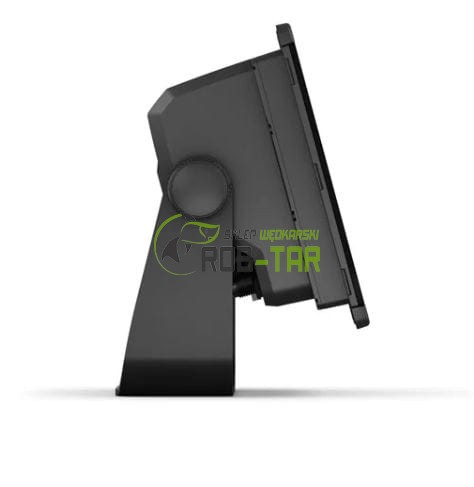

SPOSOBY MONTAŻU | Uchwyt pałąkowy, uchwyt płaski lub montaż wpuszczany |
POLARIZED SUPPORT | |
POBÓR ENERGII |
Maks. pobór mocy przy 10 V DC: 22 W Typowy pobór prądu przy 12 V DC: 1.3 A Maks. pobór prądu przy 12 V DC: 1.8 A |
ANTENA | Wewnętrznie lub zewnętrznie przez NMEA 2000 |
MOC TRANSMISJI | 1 kW (tradycyjna); 1 kW (CHIRP) |
RECEIVER | Wysoka czułość 10 Hz |
PORTY GARMIN MARINE NETWORK | 1 |
Mapy i pamięć |
|
FABRYCZNIE ZAŁADOWANE MAPY | Mapa bazowa całego świata |
---|---|
MOŻLIWOŚĆ UŻYWANIA KART Z DANYMI | 2 karty microSD™ (z tyłu urządzenia) |
WAYPOINTS | 5,000 |
WYKRES ŚLADU | 50 000 punktów, 50 zapisanych tras |
TRASY | 100 |
Funkcje dla zajęć na powietrzu |
|
TABELE PŁYWÓW |
---|
Funkcje plotera nawigacyjnego |
|
ZGODNOŚĆ Z RADAREM GARMIN | |
---|---|
ZGODNOŚĆ Z SONAREM GARMIN | Tak (wbudowany) |
ZGODNOŚĆ Z FUNKCJĄ GARMIN SMARTMODE (DOSTOSOWYWANIE ZAPAMIĘTANYCH USTAWIEŃ MONITORA) | |
OBSŁUGA AIS (ŚLEDZENIE POZYCJI DOCELOWEGO STATKU) | |
OBSŁUGA DSC (WYŚWIETLANIE POZYCJI Z RADIA VHF Z OBSŁUGĄ DSC) | |
ZGODNOŚĆ Z RADIOODBIORNIKAMI Z OBSŁUGĄ FUSION-LINK™ | |
OBSŁUGA SONARU CZARNEJ SKRZYNKI GSD™ | |
OBSŁUGA SONARU CZARNEJ SKRZYNKI GCV™ | |
ZGODNOŚĆ Z APLIKACJĄ ACTIVECAPTAIN | |
KOMPATYBILNOŚĆ Z GRID™ (GARMIN REMOTE INPUT DEVICE) | |
KOMPATYBILNOŚĆ Z PILOTEM BEZPRZEWODOWYM | |
FUNKCJE ŻEGLARSKIE |

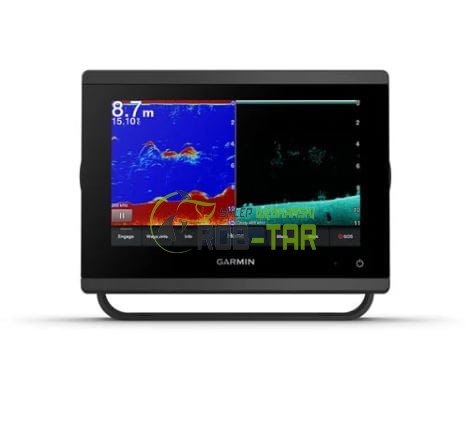

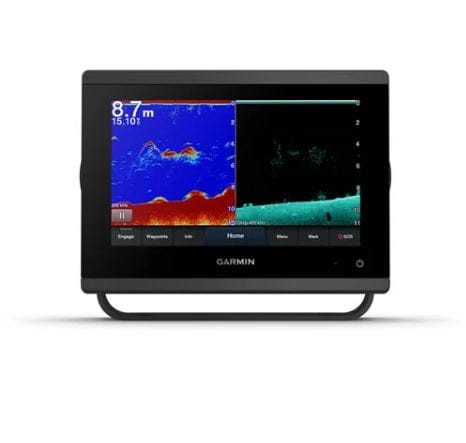

Funkcje i dane techniczne sonaru |
|
OBSŁUGA SONARU DWUZAKRESOWEGO | |
---|---|
OBSŁUGA SONARU DWUWIĄZKOWEGO | |
FREQUENCIES SUPPORTED | Tradycyjny: 50/77/83/200 kHz CHIRP (niskie, średnie i wysokie częstotliwości) ClearVü/SideVü (260/455/800 kHz) (zależnie od przetwornika) |
CHIRP SONAR TECHNOLOGY | Tak (wbudowany) |
CLEARVÜ | Tak, z przetwornikiem CHIRP (zintegrowanym) |
SIDEVÜ | Tak, z przetwornikiem CHIRP (zintegrowanym) |
MAKSYMALNA GŁĘBOKOŚĆ | 1500 m (5000 stóp) przy 1 kW (efektywna głębokość zależy od typu dna i innych warunków wodnych) |
BLOKADA DNA (WYŚWIETLANIE SYGNAŁU ODBITEGO OD DNA) | |
REJESTROWANIE I WYKRES TEMPERATURY WODY | |
SONAR RECORDING | |
SONAR HISTORY REWIND |

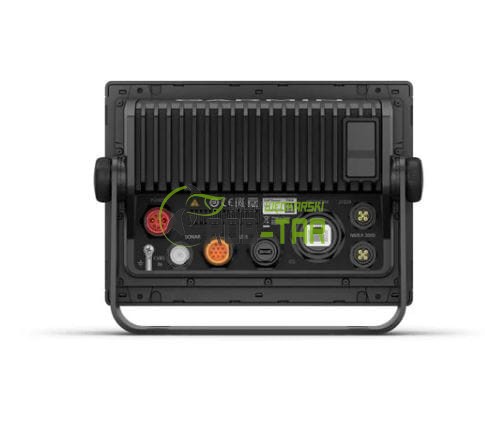

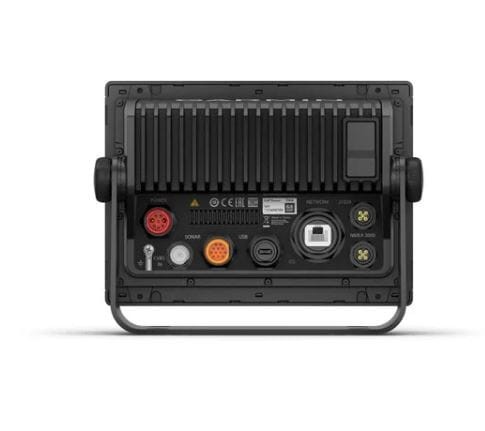

Połączenia |
|
ZGODNOŚĆ Z NMEA 2000® | |
---|---|
LICZBY STYKÓW PRZETWORNIKÓW | 12-stykowe (pomarańczowe) |
PORTY WEJŚCIOWE INTERFEJSU NMEA 0183 | 1 (różnicowe) |
PORTY WYJŚCIOWE INTERFEJSU NMEA 0183 | 1 (różnicowe) |
PORTY WEJŚCIOWE SYGNAŁU WIDEO | 1 BNC |
ŁĄCZNOŚĆ BEZPRZEWODOWA | |
J1939 COMPATIBLE |

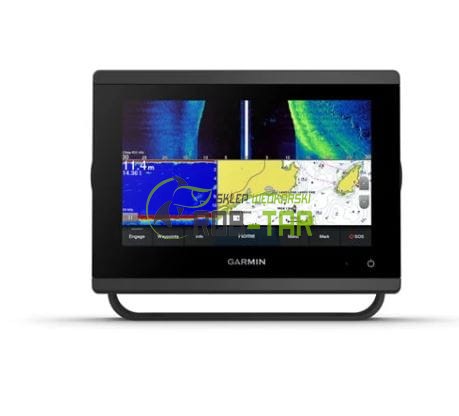

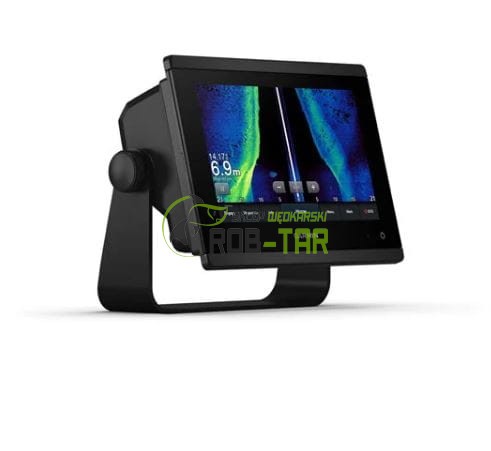

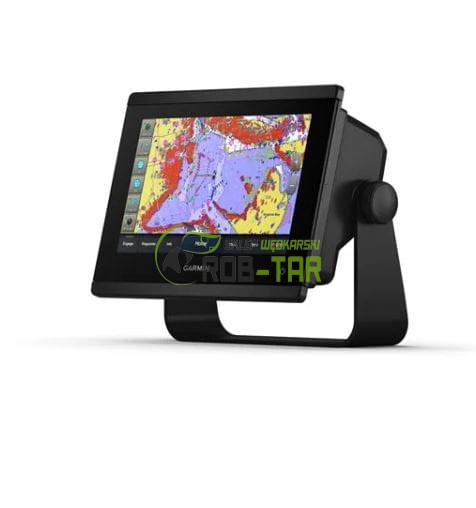

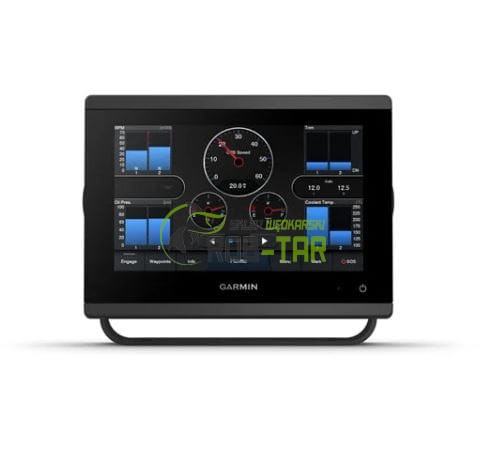

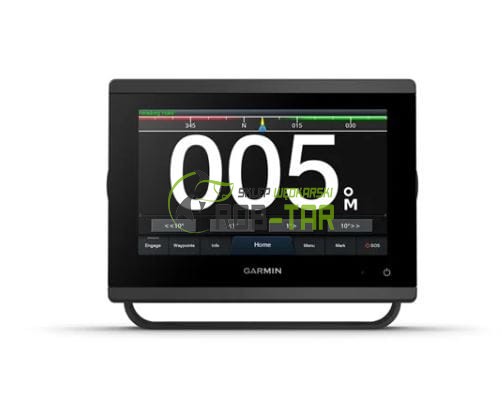

- Ploter nawigacyjny GPSMAP 923xsv
- Fabrycznie zainstalowana karta microSD™
- Przewód zasilający
- Trójnik NMEA 2000®
- Kabel podłączeniowy NMEA 2000 (2 m)
- Przewód adaptacyjny ze złączem 8-stykowym przetwornika i 12-stykowym echosondy
- Zestaw z uchwytem pałąkowym i pokrętłami
- Zestaw do montażu wpuszczanego z uszczelką
- Osłona ochronna
- Osłona wykończeniowa na zatrzask
- Dokumentacja
